چگونه سرعت جریان را از طریق یک شیر توپی چهار طرفه اندازه گیری کنیم؟

اندازه گیری نرخ جریان از طریق یک شیر توپی چهار طرفه یک جنبه حیاتی در کاربردهای مختلف صنعتی است. من به عنوان تامین کننده شیرهای توپی چهار طرفه، اهمیت اندازه گیری دقیق نرخ جریان را برای اطمینان از عملکرد کارآمد سیستم ها درک می کنم. در این وبلاگ به روش ها و ملاحظات اندازه گیری دبی جریان از طریق شیر توپی چهار طرفه می پردازم.

1. درک چهار - راه توپ دریچه

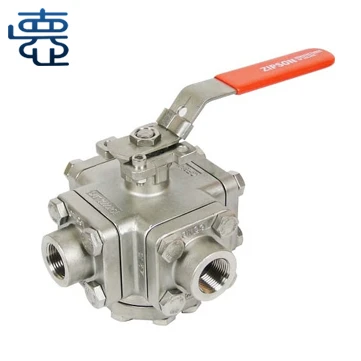

قبل از بحث در مورد اندازه گیری نرخ جریان، داشتن درک روشنی از شیرهای توپی چهار طرفه ضروری است. شیر توپی چهار طرفه نوعی شیر است که دارای چهار پورت و یک توپ با یک راهرو در داخل است. توپ را می توان چرخاند تا جریان سیال را در جهات مختلف هدایت کند. انواع مختلفی از شیرهای توپی چهار طرفه موجود است، مانندشیر توپی چهار طرفه با جوش،شیر توپی جوش سوکت چهار طرفه، وشیر توپی چهار طرفه فلنجی. هر نوع نیازهای نصب خود را دارد و برای کاربردهای مختلف بر اساس عواملی مانند فشار، دما و ماهیت سیال مورد استفاده مناسب است.

2. اهمیت اندازه گیری نرخ جریان

اندازه گیری دقیق نرخ جریان از طریق یک شیر توپی چهار طرفه به دلایل مختلفی حیاتی است. در فرآیندهای صنعتی، به حفظ تعادل صحیح مایعات کمک می کند و اطمینان حاصل می کند که مقدار مناسب مواد در زمان مناسب منتقل می شود. به عنوان مثال، در تولید مواد شیمیایی، کنترل دقیق نرخ جریان برای اطمینان از انجام واکنش های شیمیایی صحیح ضروری است. در سیستم‌های گرمایش، تهویه و تهویه مطبوع (HVAC)، اندازه‌گیری نرخ جریان از طریق شیرهای توپی چهار طرفه به بهینه‌سازی مصرف انرژی و حفظ یک محیط راحت کمک می‌کند.

3. روش های اندازه گیری نرخ جریان

3.1 دبی سنج فشار دیفرانسیل

یکی از رایج‌ترین روش‌ها برای اندازه‌گیری دبی در شیر چهار طرفه، استفاده از دبی‌سنج‌های فشار تفاضلی است. این کنتورها بر اساس این اصل کار می‌کنند که افت فشار در عرض یک انقباض در مسیر جریان به سرعت جریان مربوط می‌شود. به عنوان مثال، یک صفحه روزنه را می توان در بالادست یا پایین دست شیر ​​توپی چهار طرفه نصب کرد. با عبور سیال از دهانه، اختلاف فشار بین دو طرف بالادست و پایین دست ایجاد می شود. این اختلاف فشار را می توان با استفاده از سنسورهای فشار اندازه گیری کرد و سرعت جریان را می توان با استفاده از معادلات به خوبی تعیین شده محاسبه کرد.

مزیت دبی سنج های فشار دیفرانسیل سادگی و هزینه نسبتا کم آنهاست. با این حال، آنها محدودیت هایی دارند. دقت این کنتورها می تواند تحت تاثیر عواملی مانند تغییرات ویسکوزیته سیال، چگالی و وجود ناخالصی در سیال باشد. همچنین نصب یک صفحه اریفیس یا سایر وسایل انقباض می تواند باعث افت فشار اضافی در سیستم شود.

3.2 فلومتر التراسونیک

فلومتر اولتراسونیک یکی دیگر از گزینه های محبوب برای اندازه گیری دبی جریان از طریق شیرهای توپی چهار طرفه است. دو نوع اصلی وجود دارد: ترانزیت - زمان و جریان سنج اولتراسونیک داپلر.

جریان سنج های اولتراسونیک ترانزیت - زمان با اندازه گیری تفاوت در زمان لازم برای حرکت سیگنال های اولتراسونیک در بالادست و پایین دست در سیال کار می کنند. سپس نرخ جریان بر اساس این اختلاف زمانی محاسبه می شود. این کنتورها غیر نفوذی هستند، به این معنی که نیازی به برش در لوله یا ایجاد اختلال در مسیر جریان ندارند. این آنها را برای کاربردهایی که سیال خورنده است یا در جایی که به حداقل رساندن تلفات فشار مهم است مناسب می کند.

از سوی دیگر، فلومتر اولتراسونیک داپلر با اندازه گیری تغییر فرکانس امواج اولتراسونیک منعکس شده از ذرات یا حباب های سیال کار می کند. آنها معمولاً برای اندازه گیری سرعت جریان سیالات با مواد جامد معلق یا حباب استفاده می شوند. با این حال، دقت آنها می تواند تحت تأثیر غلظت و اندازه ذرات در سیال باشد.

3.3 جریان سنج مغناطیسی

دبی سنج های مغناطیسی که به عنوان مغناطیس نیز شناخته می شوند، برای اندازه گیری دبی سیالات رسانا از طریق شیرهای توپی چهار طرفه مناسب هستند. آنها بر اساس قانون القای الکترومغناطیسی فارادی کار می کنند. هنگامی که یک سیال رسانا از طریق میدان مغناطیسی تولید شده توسط متر جریان می یابد، ولتاژی القا می شود که متناسب با سرعت جریان سیال است.

دبی سنج های مغناطیسی چندین مزیت دارد. آنها فاقد قطعات متحرک هستند، که خطر خرابی مکانیکی را کاهش می دهد. آنها همچنین دارای طیف گسترده ای از قابلیت های اندازه گیری نرخ جریان هستند و نسبتاً به تغییرات ویسکوزیته و چگالی سیال حساس نیستند. با این حال، آنها را فقط می توان برای سیالات رسانا استفاده کرد و نصب نیاز به بررسی دقیق میدان مغناطیسی و زمین سیستم دارد.

4. ملاحظات برای اندازه گیری نرخ جریان از طریق شیرهای توپی چهار طرفه

4.1 موقعیت سوپاپ

موقعیت شیر ​​توپی چهار طرفه می تواند به طور قابل توجهی بر اندازه گیری نرخ جریان تأثیر بگذارد. هنگامی که شیر کاملاً باز است، مسیر جریان نسبتاً مستقیم است و سرعت جریان را می توان با دقت بیشتری اندازه گیری کرد. با این حال، هنگامی که شیر تا حدی باز است یا در موقعیتی است که جریان در حال تغییر جهت است، الگوی جریان می تواند پیچیده تر شود. این می تواند منجر به تلاطم و جریان غیر یکنواخت شود که می تواند بر دقت دستگاه های اندازه گیری نرخ جریان تأثیر بگذارد. مهم است که اطمینان حاصل شود که دستگاه اندازه گیری دبی در محلی نصب شده است که جریان پس از عبور از شیر تثبیت شده است.

4.2 خواص سیال

ویژگی‌های سیال مورد اندازه‌گیری، مانند ویسکوزیته، چگالی و دما نیز می‌تواند بر دقت اندازه‌گیری نرخ جریان تأثیر بگذارد. به عنوان مثال، یک سیال با ویسکوزیته بالا ممکن است به نوع متفاوتی از جریان سنج در مقایسه با سیال با ویسکوزیته پایین نیاز داشته باشد. تغییرات دما می تواند بر چگالی سیال تأثیر بگذارد که به نوبه خود می تواند بر محاسبه نرخ جریان تأثیر بگذارد. هنگام انتخاب دستگاه اندازه گیری دبی و هنگام کالیبره کردن سیستم، لازم است این عوامل را در نظر گرفت.

4.3 محل نصب

محل نصب دستگاه اندازه گیری سرعت جریان نسبت به شیر توپی چهار طرفه بسیار مهم است. به طور کلی توصیه می شود که فلومتر را در فاصله کافی در بالادست یا پایین دست شیر ​​نصب کنید تا جریان به طور کامل توسعه یابد. یک قانون کلی رایج این است که قبل از نصب دبی سنج، قسمت لوله مستقیم حداقل 10 تا 20 برابر قطر لوله در بالادست و 5 تا 10 برابر قطر لوله در پایین دست شیر ​​باشد. این کمک می کند تا اثرات تلاطم ناشی از شیر بر روی اندازه گیری نرخ جریان به حداقل برسد.

5. کالیبراسیون و نگهداری

کالیبراسیون منظم دستگاه اندازه گیری نرخ جریان برای اطمینان از نتایج دقیق و قابل اعتماد ضروری است. با گذشت زمان، عواملی مانند سایش و پارگی، تغییر در خواص سیال و شرایط محیطی می توانند بر عملکرد دبی سنج تأثیر بگذارند. کالیبراسیون باید با استفاده از یک استاندارد مرجع شناخته شده انجام شود و فرکانس کالیبراسیون باید بر اساس الزامات کاربرد و توصیه های سازنده تعیین شود.

علاوه بر کالیبراسیون، نگهداری مناسب دستگاه اندازه گیری دبی و شیر توپی چهار طرفه نیز مهم است. این شامل بررسی نشتی، اطمینان از اتصالات الکتریکی مناسب (برای فلومترهای الکترونیکی) و تمیز کردن شیر و اجزای فلومتر در صورت نیاز است.

6. برای تهیه و مشاوره تماس بگیرید

اگر به شیرهای توپی چهار طرفه نیاز دارید یا در مورد اندازه گیری سرعت جریان در برنامه خاص خود سؤالی دارید، توصیه می کنم با آنها تماس بگیرید. تیم کارشناسان ما می توانند اطلاعات دقیقی در مورد محصولات ما به شما ارائه دهند و راهنمایی هایی را در مورد بهترین روش ها برای اندازه گیری دبی در شیرهای چهار طرفه ما ارائه دهند. چه درگیر یک پروژه در مقیاس کوچک باشید و چه در یک عملیات صنعتی در مقیاس بزرگ، ما متعهد هستیم که محصولات با کیفیت بالا و خدمات عالی به مشتریان را به شما ارائه دهیم.
